1 。 前言

為 了有效控制噪聲 污染 , 我們研 制成功 阻燃玻 璃 隔聲罩組 (包括消聲 器)用在 2 臺 9 一19 . 7 . I D 風機上 , 經較長時 間 的 連 續 使 用 , 晰聲性能穩定 , 效果 良好 , 經市環 保局 用 N D : 精 密聲級計測定 , 隔聲量 25 dB (A ) , 室 內總 降l噪由log d 刃 (J井)降 到 80d 五 (刀), 低于國家 “ 工業企業噪聲排放衛生標準 ” 。

2 。 阻燃玻璃 鋼隔聲革設計方案

我廠 9一19 7 . ID 高壓離心風機運行時輻射以空氣動力性噪聲為主, 并伴有機械和電磁噪聲 。 用NDZ精密聲級計離聲源 IM 、 45 ” 處進 行頻譜測定 , 以 中高頻為主的 寬頻帶噪 聲, 頻波 曲線上在50 0 萬 Z , 有106 d B (姓) 的突 出峰值 , 總聲 壓 為IO5d 五 (月 )。 我們參考兄弟單位采用 的鋼結構隔聲罩 和磚砌 而聲 室等降噪方法 , 認 為鋼 結構隔 聲 罩 自重大 , 費用高 , 隔聲 量不能滿足我廠 降 噪要求 , 決定 自行設 計研 制阻燃玻璃鋼隔聲 罩, 并確 定其 為主 體的綜合 性治理方案。

3 . 阻燃玻璃鋼隔 聲革 的 設計

阻燃 玻璃鋼隔 聲罩也是風機圍護結構的 一種。

3 . 1 . 風 機的風源 和 電機的散熱

設 計中把 消 聲器安 裝 在 l福聲罩 的尾部 , 出 口 對準 電動機 , 風機運轉時 罩內產生負壓 , 冷風從 消聲器進 入 , 經 電機 , 把 電機散發 的熱 量 和聲 能帶走 , 再 通過風機輸送 到爐膛。 較 好 的解 決一風機 風源 和 電機散熱問題 。

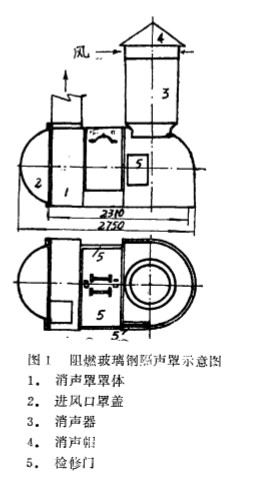

3 。 2 . 阻燃玻璃鋼 隔聲罩 的幾 何形狀 為了易加 工 、 省材 、 強 度高 , 易 吸收 聲 波, 阻燃玻 璃鋼隔聲罩 幾何形狀 設 計為 園弧 形多段拼裝式 , 裝 拆不 需任何起重工具。 全 罩由罩蓋 、 罩 身和 阻抗 復合 消聲器組成。 罩 蓋為球形 , 主要考慮 到風機吸風 口 的風量遷回。 罩身分三部分 , 前段罩在風機上 , 中段 內是傳動器 , 為了維修設備方 便, 罩上 開 有 5 50 m m 寬 的對開大門二扇, 日常 檢 修 開 有 40 0 X 30 om m 的小門。 罩尾內是電 動機 , 形 狀是 球形, ‘并有復合消聲器 的出 風 口 對 準 電機 , 一側開有300 x 400 的小門, 作為檢查 修理接線盒用。 (見圖 1 )罩全 長2 . 75 M , 寬 1 。 4 M , 高1 . 2 刀 。

3 . 3 . 1 . 隔聲 罩材料 的選擇

隔聲罩一般 常用鋼 結構, 缺 點 是 自 重大 、加工困難、 裝拆和搬運不 方便 、 不耐 腐 蝕和 價格 昂貴等 。 我們選 用阻燃玻璃鋼作為制造 隔聲罩 的
材料。 其優點是重量輕 、 易加 工、 成本低 、 隔聲 效果顯著 。 有一定的強 度和 良好 的耐腐 性 、 耐溫性。 但阻燃玻璃鋼 的使用 溫度要低 于2 30 “ C 。

3 . 4 . }抽聲罩 結構選擇

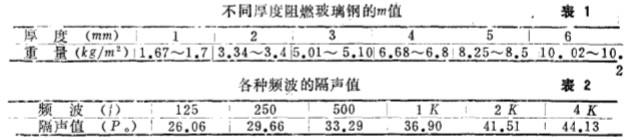

隔聲罩 的好壞 與選用罩壁材料 以及被隔 絕的噪 聲頻率有關 , 一般罩壁 材料 的密度越 大, 噪聲頻率越高 , 則隔聲效果越好。 為彌補阻燃玻璃鋼質輕密度小, 隔聲性 能較差 的缺 陷, 采取壁 面適當加厚和多層復 合結構。 利用聲波在不 同介質分界上產生反 射 的原理 , 用軟硬吸聲隔聲材料交替排列。 構成多層復合結構等措施, 以達到隔聲吸聲 的目的。 我們設計在兩層阻燃玻璃鋼層間緊 夾25 一50 槍/ M “的超 細玻璃棉 , 組成隔聲罩 外殼。 根據經驗公 式:  P=18Log（m1+m2）+12Logf-25d*B（A）+△P ? ? ( 1 )

, m1? ?為 罩殼外層材料單 位 面 積 重量 (kg/㎡)。





m2? ? 為罩殼 內層材料 單位面積重 量(kg/㎡“)。

△P? ? 附加 隔聲值。

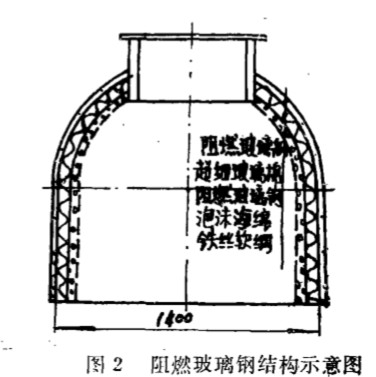

可 以算出 總隔聲量 P = 35 . 26d B (A ) (算術 平均 值) 隔聲量 與羅壁 內層材料 的吸 聲 系 數 有 關, 其公式如下 P實 二 P + 10log a ? ? ( 2 ) P實 ? ? 隔聲 罩實 際隔聲 量。 以 ? ?罩 內壁 的平 均吸 聲系 數 , 根 據 公式( 2 ) 計算出 a = 0 . 6 (查表 ) P 實 = 3 7 。 4 8 d B （A）從公 式和 實踐 證明, 罩 內壁 是否 作吸聲 處理, 對 隔聲罩 的實際 隔聲量有著舉足 輕重 的影 響, 我們在罩 內壁緊貼一定 厚度 的海沫 海綿。 實踐 證明 隔聲罩不光是起隔聲作用 ,還 起消聲作用 , 實際 是消隔兩 用罩 (見圖2)。

由于隔聲罩制造技術和 設備 振 動 等源 因, 實際隔聲量往 往低于理 論隔聲量, 所 以 一定要把好隔聲罩制造 技術的質量 關, 使隔 聲損失減到最 低限度。

3 。 5 。 消聲器 的設計

為了減少隔 聲罩進 風 的阻力, 選 用列 管 式阻抗復合消聲 器, 我們根據上海建筑工 業 設計院設計 的 F 型消聲器進行修改設計。 阻燃玻璃鋼 制作的阻抗復合消聲 器的外 殼和丙表 面間, 由容重25 ~3 0 kg/㎡ “ 的超細 破璃棉襯有玻璃布作圍護 的列 管段 , 主要考 慮消裔500 H z 以上 的中高頻噪聲, 而 擴 張 段重點解決500 H Z 以下 的低頻噪聲 。

資料介紹 厚度為4 Om m 的超細玻璃棉對500H z 以上 的中高頻吸聲系數 a ≥0 . 6 , 其 ( a ) ≥1 。 選用 的列 管D = 1 4 0mm 拼 , 長 L=600mm, 根據消聲 量

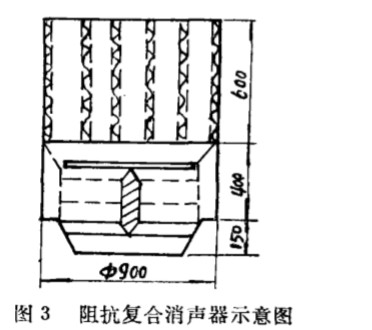

P= 4 L ( a )/ B 公 式理論 推算為 1 7 . 2d B (A ), 對 于 500 H Z 以下低頻 , 采用擴張段 , 長 度 為 400mm’ 估算消聲量約 為 2 一 3 d B (A ), 為提高消 聲器 的消聲量 在擴張段 有十 字尖 劈 形 吸 聲 片 、 整個消聲 器 的消聲量估算 為 20d B (A )左右 。 (見圖 3 )

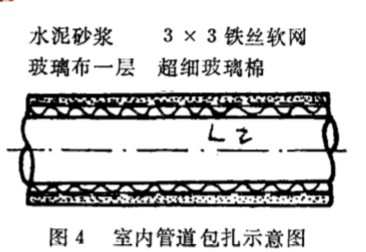

4 . 風機房 其他 消 聲措施 風機除本身輻射噪聲外, 風 管的管壁 與 氣流的磨擦 噪聲 也不能忽視, 我們對管道進 行包扎 (見 圖 4 )。
底層用 超細玻璃棉厚5cmc , 然后用 一層 玻璃布扎緊, 目的起吸 聲作用 , 再用鐵絲軟 網纏 繞一層, 水泥 砂漿抹面厚 3cm , 起 隔聲 作用 。

除對管道 包扎外, 還更換閥 門, 原來風 機所用閥門都是閘 閥, 主要漏 風嚴重 , 浪費 能源, 增強 風機房 內噪 聲。 為 了便于機房 內 噪 聲治理 、 節約能源 、 閘閥 更換 為手 動蝶閥 就能克服 上述缺點, 噪 聲也 從10 9d B (A )降 到105d B (A )。 5 。 治理 效果

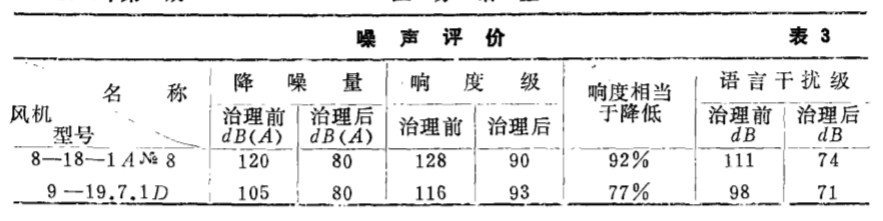

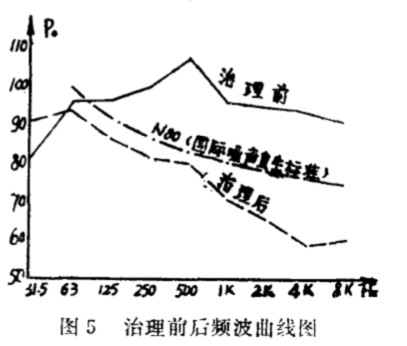

5 . 1 . 社會效果 機房內噪聲 從 105 d B ( 刃 ) 降 到 80 d B (A )。 (見 圖 5 ), 已低 于國家頒布的 “工業 企業噪 聲衛生標準” 85 d B (A )。

治理前 , 進風 機房 , 房 內根本 無法談 話, 出機房伴有暫時耳聾。 治理 后, 室 內互相交 談可 清 晰聽 到, 無其他不 良感覺。 風機房外 , 噪聲也 從95d B (A )降 到71d B (A )以下, 房外 已 感覺不 出 有風機 在運轉。

5 . 2 . 經 濟效果

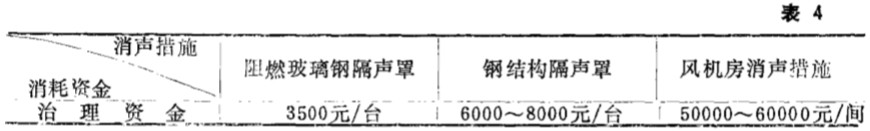

5 . 2 . 1 . 節 約治理資金。 表 4 是同類型 風機及風機房消聲措施所消耗資 金 的 比 較 表。

從表中看出 阻燃玻璃鋼 隔聲罩比鋼結構 隔聲罩節約 治理費 1/2~2/3 , 是風 機房消聲投資的1/15左右。

5 . 2 . 2 . 節約 能源 風機房噪聲 治理 工藝方案 中規定 , 閘 閥更換蝶閥, 目的為了杜絕 嚴重 漏風, 節 約能源 , 也便于治理噪 聲, 2 臺風機 , 每年 至 少 可 節 約 電 86400 度 / 年。 折 合 資 金 95 04元/ 年 。 b . 電機運轉 散發 的熱量及罩 內一部分 聲能轉 變成熱能, 提高進爐風 溫, 2 臺風機 每年可節約8 00 度/ 年 , 折合資金88 元/年 。

5 . 3 . 其 他效果

5 . 3 . 1 . 風 機組 被阻燃玻璃 鋼隔聲罩組 封閉除能 降噪外, 還 能冷卻電機。 電機溫度 比沒有 加 隔聲罩 的溫度要低5 ~10 “ C , 特別 是夏季降溫效果更明顯。
5 . 3 . 2 隔聲罩非但起 隔聲作用 , 同 時 也 起到安全罩作用 。

6 . 存在的問題

阻燃玻璃鋼隔聲罩 研制試用雖然獲得成 功, 但還存在著一 些間題 , 有待進一 步研究 和完善。

6 . 1 . 阻燃玻璃鋼并不是不燃燒 , 超過 23 0 “ C 時, 仍然要燃燒 , 這 性能就 限制隔聲 罩的使用 范圍 , 為適應各類設備 的 消 聲 需 要 , 阻燃玻璃鋼 的耐高溫 問題, 目前迫切需 要 解決。

6 . 2 . 為提高隔聲罩 的隔聲效果 、 理 論 計 · 算 、 阻燃玻 璃鋼 的吸聲 系數 和 透 射 系 數 等 , 必 須作一定數量 的試驗。

6 . 3 . 為使阻燃玻璃鋼隔聲罩 具有高效 的性能 , 對其兒何形狀和 結構, 需作進一步 的研究 。
